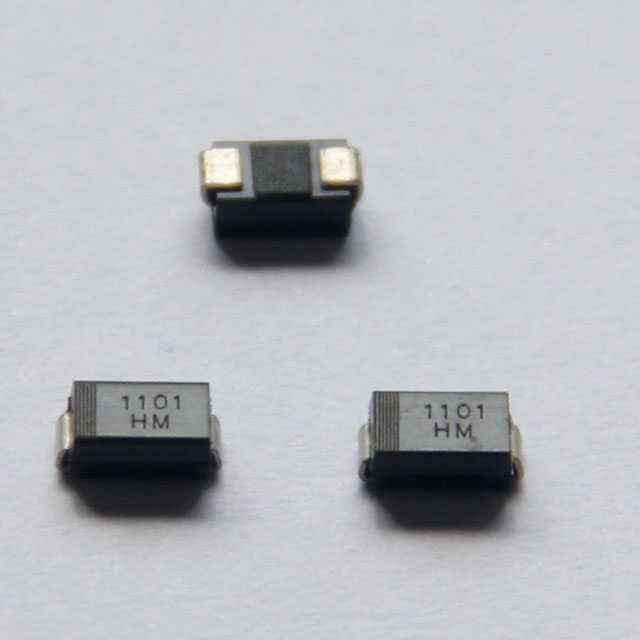

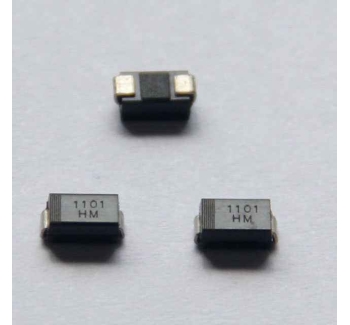

TVS Diodes
Feel free todownloadour SPEC table for TVS diodes<HK B&M TVS SPEC Table<-Returnwww.bm-cs.comWhatsapp/Wechat:+86-18621961382Mail:sales@bm-cs.com or java.zhang@bm-cs.comPNVRWM(V)VBR@ ITIT(mA)I
Feel free todownloadour SPEC table for TVS diodes<HK B&M TVS SPEC Table<-Returnwww.bm-cs.comWhatsapp/Wechat:+86-18621961382Mail:sales@bm-cs.com or java.zhang@bm-cs.comPNVRWM(V)VBR@ ITIT(mA)I
Feel free to download our SPEC table for TVS diodes
<
HK B&M TVS SPEC Table | ||||||||||||
<-Return | www.bm-cs.com | |||||||||||
Whatsapp/Wechat: +86-18621961382 Mail: sales@bm-cs.com or java.zhang@bm-cs.com | ||||||||||||
PN | VRWM(V) | VBR@ IT | IT(mA) | IR@VRWM(uA) | VC@IPP(V) | IPP(A)@ 10/1000µs | ||||||
Uni-Direction | Bi-Direction | Min(V) | Max(V) | SMF | SMAJ | SMBJ | SMCJ | SMDJ | ||||
5.0A | 5.0CA | 5 | 6.4 | 7 | 10 | 800 | 9.2 | 21.74 | 43.5 | 65.3 | 163 | 326.1 |
6.0A | 6.0CA | 6 | 6.67 | 7.37 | 10 | 800 | 10.3 | 19.42 | 38.8 | 58.3 | 145.7 | 291.3 |
6.5A | 6.5CA | 6.5 | 7.22 | 7.98 | 10 | 500 | 11.2 | 17.86 | 35.7 | 53.6 | 134 | 267.9 |
7.0A | 7.0CA | 7 | 7.78 | 8.6 | 10 | 200 | 12 | 16.67 | 33.3 | 50 | 125 | 250 |
7.5A | 7.5CA | 7.5 | 8.33 | 9.21 | 1 | 100 | 12.9 | 15.5 | 31 | 46.6 | 116.3 | 232.6 |
8.0A | 8.0CA | 8 | 8.89 | 9.83 | 1 | 50 | 13.6 | 14.71 | 29.4 | 44.2 | 110.3 | 220.6 |
8.5A | 8.5CA | 8.5 | 9.44 | 10.4 | 1 | 20 | 14.4 | 13.89 | 27.8 | 41.7 | 104.2 | 208.3 |
9.0A | 9.0CA | 9 | 10 | 11.1 | 1 | 10 | 15.4 | 12.99 | 26 | 39 | 97.4 | 194.8 |
10A | 10CA | 10 | 11.1 | 12.3 | 1 | 5 | 17 | 11.76 | 23.5 | 35.3 | 88.3 | 176.5 |
11A | 11CA | 11 | 12.2 | 13.5 | 1 | 5 | 18.2 | 10.99 | 22 | 33 | 82.5 | 164.8 |
12A | 12CA | 12 | 13.3 | 14.7 | 1 | 5 | 19.9 | 10.05 | 20.1 | 30.2 | 75.4 | 150.8 |
13A | 13CA | 13 | 14.4 | 15.9 | 1 | 5 | 21.5 | 9.3 | 18.6 | 28 | 69.8 | 139.5 |
14A | 14CA | 14 | 15.6 | 17.2 | 1 | 5 | 23.2 | 8.62 | 17.2 | 25.9 | 64.7 | 129.3 |
15A | 15CA | 15 | 16.7 | 18.5 | 1 | 5 | 24.4 | 8.2 | 16.4 | 24.6 | 61.5 | 123 |
16A | 16CA | 16 | 17.8 | 19.7 | 1 | 5 | 26 | 7.69 | 15.4 | 23.1 | 57.7 | 115.4 |
17A | 17CA | 17 | 18.9 | 20.9 | 1 | 5 | 27.6 | 7.25 | 14.5 | 21.8 | 54.4 | 108.7 |
18A | 18CA | 18 | 20 | 22.1 | 1 | 5 | 29.2 | 6.85 | 13.7 | 20.6 | 51.4 | 102.7 |
20A | 20CA | 20 | 22.2 | 24.5 | 1 | 5 | 32.4 | 6.17 | 12.3 | 18.6 | 46.3 | 92.6 |
22A | 22CA | 22 | 24.4 | 26.9 | 1 | 5 | 35.5 | 5.63 | 11.3 | 16.9 | 42.3 | 84.5 |
24A | 24CA | 24 | 26.7 | 29.5 | 1 | 5 | 38.9 | 5.14 | 10.3 | 15.5 | 38.6 | 77.1 |
26A | 26CA | 26 | 28.9 | 31.9 | 1 | 5 | 42.1 | 4.75 | 9.5 | 14.3 | 35.7 | 71.3 |
28A | 28CA | 28 | 31.1 | 34.4 | 1 | 5 | 45.4 | 4.41 | 8.8 | 13.3 | 33.1 | 66.1 |
30A | 30CA | 30 | 33.3 | 36.8 | 1 | 5 | 48.4 | 4.13 | 8.3 | 12.4 | 31 | 62 |
33A | 33CA | 33 | 36.7 | 40.6 | 1 | 5 | 53.3 | 3.75 | 7.5 | 11.3 | 28.2 | 56.3 |
36A | 36CA | 36 | 40 | 44.2 | 1 | 5 | 58.1 | 3.44 | 6.9 | 10.4 | 25.9 | 51.6 |
40A | 40CA | 40 | 44.4 | 49.1 | 1 | 5 | 64.5 | 3.1 | 6.2 | 9.3 | 23.3 | 46.5 |
43A | 43CA | 43 | 47.8 | 52.8 | 1 | 5 | 69.4 | 2.88 | 5.8 | 8.7 | 21.7 | 43.2 |
45A | 45CA | 45 | 50 | 55.3 | 1 | 5 | 72.7 | 2.75 | 5.5 | 8.3 | 20.6 | 41.3 |
48A | 48CA | 48 | 53.3 | 58.9 | 1 | 5 | 77.4 | 2.58 | 5.2 | 7.8 | 19.4 | 38.8 |
51A | 51CA | 51 | 56.7 | 62.7 | 1 | 5 | 82.4 | 2.43 | 4.9 | 7.3 | 18.2 | 36.4 |
54A | 54CA | 54 | 60 | 66.3 | 1 | 5 | 87.1 | 2.3 | 4.6 | 6.9 | 17.3 | 34.4 |
58A | 58CA | 58 | 64.4 | 71.2 | 1 | 5 | 93.6 | 2.14 | 4.3 | 6.5 | 16.1 | 32.1 |
60A | 60CA | 60 | 66.7 | 73.7 | 1 | 5 | 96.8 | 2.07 | 4.1 | 6.2 | 15.5 | 31 |
64A | 64CA | 64 | 71.1 | 78.6 | 1 | 5 | 103 | 1.94 | 3.9 | 5.9 | 14.6 | 29.1 |
70A | 70CA | 70 | 77.8 | 86 | 1 | 5 | 113 | 1.77 | 3.5 | 5.3 | 13.3 | 26.5 |
75A | 75CA | 75 | 83.2 | 92.1 | 1 | 5 | 121 | 1.65 | 3.3 | 5 | 12.4 | 24.8 |
78A | 78CA | 78 | 86.7 | 95.8 | 1 | 5 | 126 | 1.59 | 3.2 | 4.8 | 11.9 | 23.8 |
85A | 85CA | 85 | 94.4 | 104 | 1 | 5 | 137 | 1.46 | 2.9 | 4.4 | 11 | 21.9 |
90A | 90CA | 90 | 100 | 111 | 1 | 5 | 146 | 1.37 | 2.7 | 4.1 | 10.3 | 20.5 |
100A | 100CA | 100 | 111 | 123 | 1 | 5 | 162 | 1.23 | 2.5 | 3.7 | 9.3 | 18.5 |
110A | 110CA | 110 | 122 | 135 | 1 | 5 | 177 | 1.13 | 2.3 | 3.4 | 8.5 | 16.9 |
120A | 120CA | 120 | 133 | 147 | 1 | 5 | 193 | 1.04 | 2.1 | 3.1 | 7.8 | 15.5 |
130A | 130CA | 130 | 144 | 159 | 1 | 5 | 209 | 0.96 | 1.9 | 2.9 | 7.2 | 14.4 |
150A | 150CA | 150 | 167 | 185 | 1 | 5 | 243 | 0.82 | 1.6 | 2.5 | 6.2 | 12.3 |
160A | 160CA | 160 | 178 | 197 | 1 | 5 | 259 | 0.77 | 1.5 | 2.3 | 5.8 | 11.6 |
170A | 170CA | 170 | 189 | 209 | 1 | 5 | 275 | 0.73 | 1.5 | 2.2 | 5.5 | 10.9 |
180A | 180CA | 180 | 201 | 222 | 1 | 5 | 292 | 0.68 | 1.4 | 2.1 | 5.1 | 10.4 |
190A | 190CA | 190 | 211 | 233 | 1 | 5 | 308 | 0.65 | 1.3 | 2 | 4.9 | 9.7 |
200A | 200CA | 200 | 224 | 247 | 1 | 5 | 324 | 0.62 | 1.2 | 1.9 | 4.6 | * |
210A | 210CA | 210 | 237 | 263 | 1 | 5 | 340 | * | 1.2 | 1.8 | 4.4 | * |
220A | 220CA | 220 | 246 | 272 | 1 | 5 | 356 | 0.56 | 1.1 | 1.7 | 4.2 | 8.4 |
250A | 250CA | 250 | 279 | 309 | 1 | 5 | 405 | * | 1 | 1.5 | 3.7 | * |
300A | 300CA | 300 | 335 | 371 | 1 | 5 | 486 | * | 0.8 | 1.3 | 3.1 | * |
350A | 350CA | 350 | 391 | 435 | 1 | 5 | 567 | * | 0.7 | 1.1 | 2.6 | * |
400A | 400CA | 400 | 447 | 494 | 1 | 5 | 648 | * | 0.6 | 0.9 | 2.3 | * |
440A | 440CA | 440 | 492 | 543 | 1 | 5 | 713 | * | 0.6 | 0.9 | 2.1 | * |
